AVE型油气分配混合器

您的当前位置: 首 页 >> 产品中心 >> 油气润滑部分

AVE型油气分配混合器

  • 所属分类:油气润滑部分

  • 点击次数:
  • 发布日期:2020/04/22
  • 在线询价
详细介绍

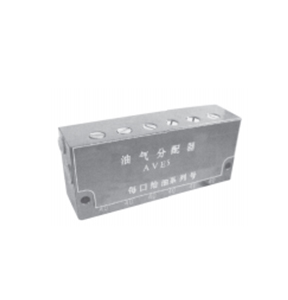

一、结构特点及应用范围

 AVE型油气分配混合器,它是一种由铝合金材料制造的容积定量式结构的油气分配混合器,设有一个进油口、一个进气口、1~8个油气出口。主要适用于单线卸压式油气润滑系统中。

启东中德润滑设备有限公司

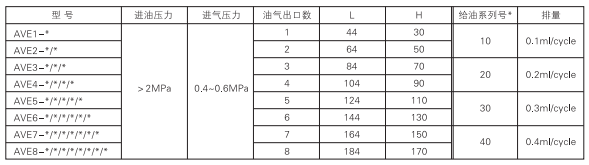

二、技术参数

启东中德润滑设备有限公司

适用过滤精度25m,粘度≤760cSt/40℃的润滑油;环境温度0℃~40℃。

启东中德润滑设备有限公司

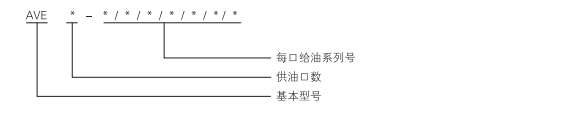

三、型号说明

启东中德润滑设备有限公司

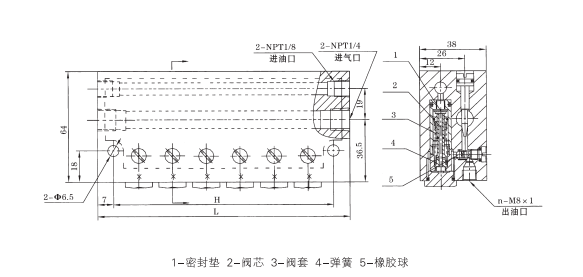

四、动作说明

   从进油口处进入的压力油,在油压的作用下件1下移,紧贴在件2上端面封住了通油通道,同时打开了进油通道向件3上腔充油,件3在油压作用下克服件4弹簧力向下移动,则件3下腔的油顶开件5进入混合腔,在压缩空气的作用下经混合后的油气从油气出口排出。供油主管卸荷后,件1上部油压低并且件3在件4的作用下向上回位,件3上腔充入的油经已打开的件2上端面流道孔进入件3下腔储存,为下一步骤供油作好准备。各口的供气量可通过节流螺丝的开口大小进行调节。


五、使用要领

     1、需要在规定的环境下使用规定范围的介质。
  2、压缩空气接口需要与本油气系统专有的压缩空气网络管路连接,严禁与其它来历不明的气源管路连接,以免发生意外。
     3、油气分配混合器的安装位置优先考虑安装在工况条件好,温差弯化小,无腐蚀性介质影响的部位,决不允许安装在长时间受高温辐射烘烤的场合使用。



本文网址:http://www.qdzdrh.com/product/661.html

关键词:AVE型油气分配混合器,油气分配混合器,分配混合器
