DRB-P系列电动润滑泵及装置(40MPa)

您的当前位置: 首 页 >> 产品中心 >> 电动润滑泵

DRB-P系列电动润滑泵及装置(40MPa)

  • 所属分类:电动润滑泵

  • 点击次数:
  • 发布日期:2019/04/04
  • 在线询价
详细介绍

一、概述

DRB-P系列电动润滑泵适用于润滑频率高,配管长度大,润滑点密集的单、双线干稀油集中润滑系统中,作为供给润滑脂的输送装置。还可配备移动小车、胶管、油枪和电缆组成移动式电动润滑泵装置,适用于润滑频率低,润滑点少,给油量大,不便于采用集中润滑的单机设备,进行移动供脂润滑。

该系列润滑泵为电动高压柱塞式。工作压力在公称压力范围内可任意调整,有双重过载保护。贮油桶具有油位自动报警装置,润滑泵若配备电气控制箱能实现双线集中润滑系统全自动控制,并对系统实现监视。

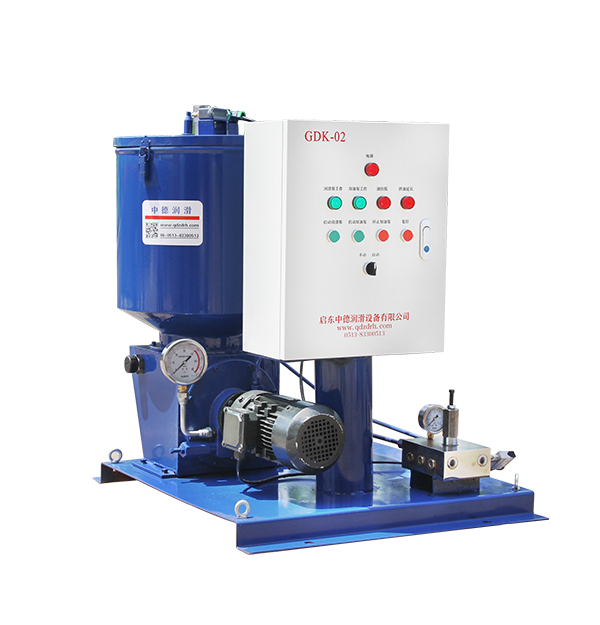

DRB-P电动润滑泵  启东中德润滑设备有限公司.jpg




二、技术参数

型 号
公称压力MPa
额定给油量mL/min
贮油器容积L
电机
适用环境温度
重 量kg
功率kW
电压
DRB1-P120Z
40
120
30
0.37
380
0~80
56
DRB2-P120Z
0.75
-20~80
64
DRB3-P120Z
60
0.37
0~80
60
DRB41-P120Z
0.75
-20~80
68
DRB5-P235Z
235
30
1.5

0~80
70
DRB65-P235Z
60
74
DRB7-P235Z
100
82
DRB8-P235Z
365
60
74
DRB9-P235Z

100
82

使用介质为锥入度不低于220(25℃,150g)1/10mm 的润滑脂(NLGI0#-3#)和粘度等级大于N68 的润滑油。


三、型号说明                                                   四、图形符号


五、外形尺寸


规格
D
H
H1
B
L
L1
a
贮油筒
30L
310
760
1140
200
233
1045
60L
400
810
1190
230
278
1095
100L
500
920
1200
280
328
1205
电机功率
0.37kW.80r/min
500
0.75kW.80r/min
563
1.5kW.160r/min
575
1.5kW.250r/min
575

(1)润滑泵的外形尺寸

启东中德润滑设备有限公司

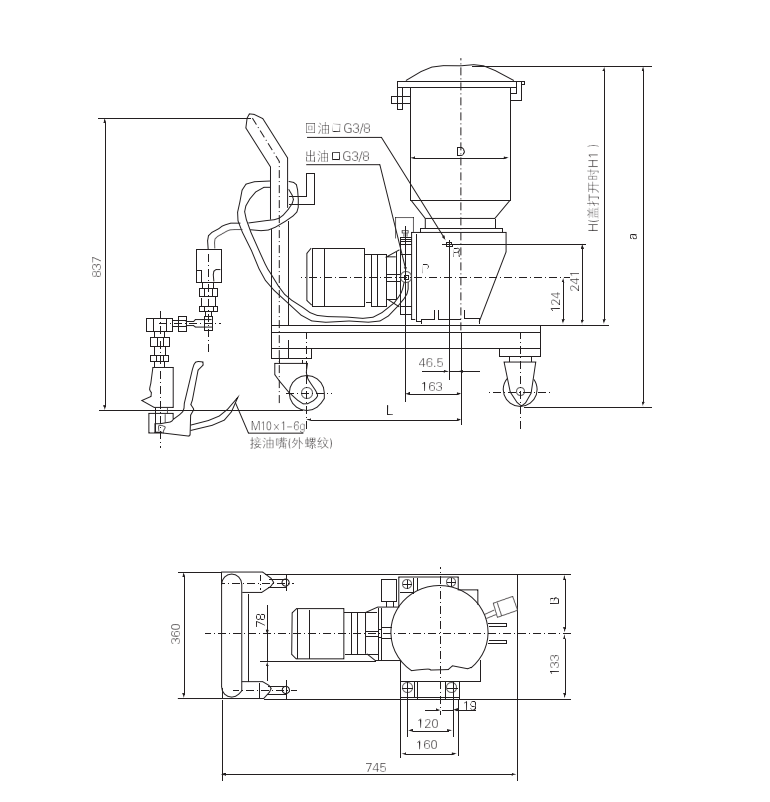

(2)带小车润滑装置外形尺寸

启东中德润滑设备有限公司

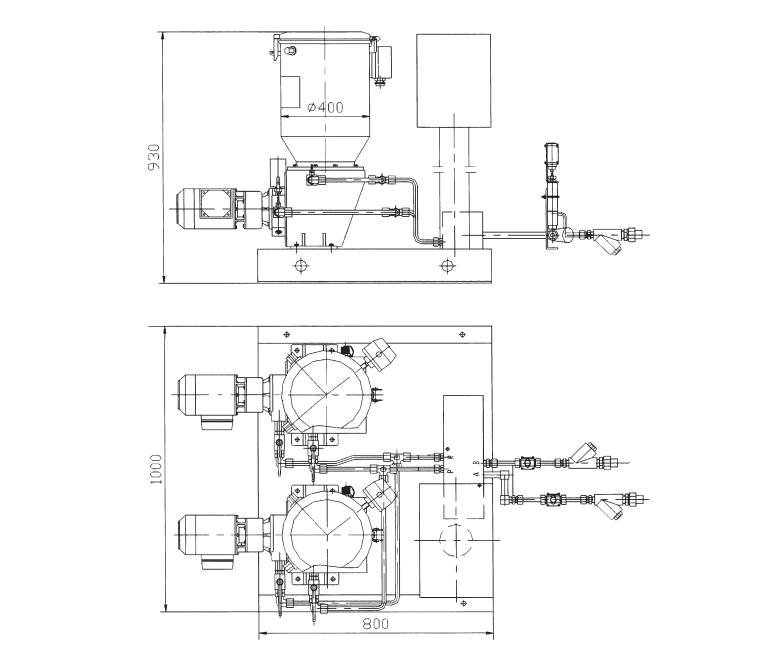

(3)双泵带电动换向阀润滑装置外形尺寸

启东中德润滑设备有限公司

六、工作原理

减速电机固定于带泵装置的连接法兰上,通过驱动偏心轴带动滑叉作直线往复运动,并带动螺旋压油板和刮油板顺时针方向旋转,经搅动变软的润滑脂均匀地被压到泵装置吸油口周围。

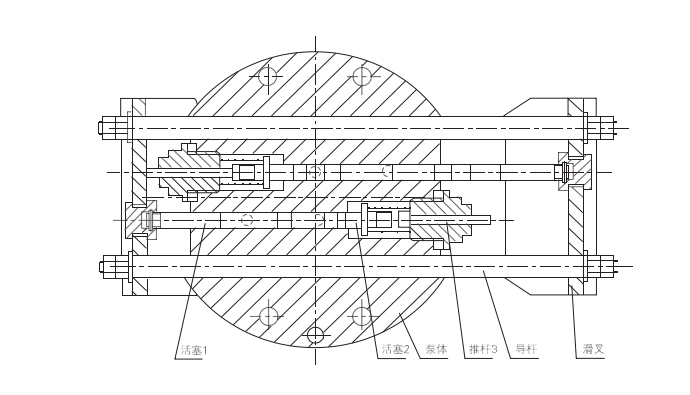

泵体内二组活塞,每组活塞由1个工作塞和2个控制活塞组成,当一组活塞中的工作活塞完成吸油过程时,另一组活塞中的工作活塞则把润滑脂压向出油口。如下图所示,当滑叉向左运动时,上组活塞完成吸油,下组活塞完成压油,开始新的工作。这时下组活塞1、2向左运动,活塞2在弹簧力作用下到位置关闭出口,而活塞1继续向左运动,这时活塞2和1之间形成真空,其真空度随活塞1的左移不断扩大,滑叉运动到位置活塞1打开吸油口,润滑脂从吸油口吸入,如弹簧力不足,没将活塞2推到位置,此时推杆3会在滑叉的推动下强制地把活塞2压到位置,同时上组活塞1、2、3向左运动,活塞1先关闭吸油口,被吸入的润滑脂在活塞1的推动下向左移动,当活塞2把出油口打开时,活塞2和推杆3 的运动也就停止,活塞1继续左移,把润滑脂从出油口压出,活塞1、2接触滑叉也已运动到位置完成半个工作,如此周而复始地运动,二组活塞交替地将润滑油脂从出油口压送出来,压出的润滑脂经泵装置连接法兰上的过滤器过滤后向系统供送。


启东中德润滑设备有限公司

使用要领
1、该系列电动润滑泵应安装在环 境适合、灰尘少,便于调整、检查、维修和拆洗及方便补脂的地方。
2、该系列电动润滑泵应尽可能布置在系统的中心位置,缩短系统配管长度,保持压力降,使泵能产生足以克服润滑点背压的压力。
3、泵调压阀的设定压力,可以在0~40MPa范围内任意调节,在使用时不允许超过泵的公称压力(40MPa)。
4、泵出油口处过滤器的过滤网要定期清洗,预防堵塞。
5、若由于系列某种故障原因,使压力达到约50MPa时,保险片即破裂,要查明原因并排除后再装入新的保险片。
6、向贮油器内补充润滑剂需要使用DJB-H1.6型电动补脂泵从贮器补脂口加入。
7、贮油器内薄膜式容量指示器只适用于润滑脂,使用介质为润滑油时,需要调换成浮球式容量指示器。
8、电动减速机初用二个月需要从排气塞孔补充适量的3#二硫化钼润滑脂,以后每隔4个月补充一次。
9、该系列电动润滑泵为室内安装型,在室外或环境恶劣的场合使用时,需要采取防护措施。


订贷说明
1、订购移动式电动润滑泵装置,需要在合同中注明所配胶管长度及电缆长度。
