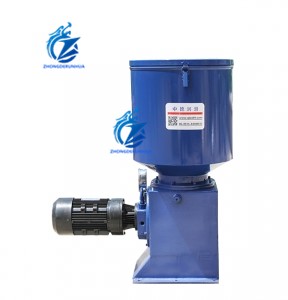

一、概述DRB-L195Z-H系列电动润滑泵适用于润滑点多，分布范围广，给油频率高的双线式干油集中润滑系统。通过双线分配器向润滑部位供送润滑脂，可满足 机器设备的需要，对于大型机组和生产线尤为适宜。该系列电动润滑泵可组成双线环式集中润滑系统，即系统的主管路组成环状布置，由返回润滑泵的主管道末端的系统压力来控制液压换向阀，使两条主管道交替地供送润滑脂的集中润滑系统；见外形图和外形尺寸表的规定。也可组成双线终端式集中润滑系统，即由主管道末端的压力操纵阀来控制电磁。换向阀交替地使两条主管道供送润滑脂的集中润滑系统，也见外形图和外形尺寸的规定。该系列电动润滑泵采用双柱塞机构，运转靠谱，减速机构置于泵体内，结构紧凑，体积小，配以相应的电控箱可以实现自动控制。z

     二、技术参数

产品名称；DRB-L195Z-H

电机功率：0.75KW

公称压力：20mpa

油箱容积：90L

使用介质为锥入度不低于265（25℃，150g）1/10mm的润滑脂(NLGI0#-2#)。

三、工作原理

该系列电动润滑泵由柱塞泵、贮油器、换向阀、电动机等部分组成。柱塞泵在电动机的驱动下，从贮油器吸入润滑脂，压送到换向阀，通过换向阀交替地沿两个出油口输送出去，当一个出油口压送润滑脂时，另一出油口与贮油器接通卸荷。

环式结构电动润滑泵配用液压换向阀，有四个接口，外接两根供油主管分别由两根供油管引回的回油管，依靠回油管内油脂的油压推动换向阀换向。

终端式结构电动润滑泵配用电磁换向阀，有二个接口，外接二根供油主管，依靠电磁铁的得失电实现换向供油。

柱塞泵换向阀的动作原理详见使用说明书。

四、使用说明

1、该系列电动润滑泵应安装在环境温度适合，灰尘少，振动小，便于调整、检查、维护保养及补脂方便的地方并且尽可能布置在系统的中心位置，缩短系统配管长度，保持最低压力降，使泵能产生足以克服润滑点阻力的压力。

2、使用前先向柱塞泵的减速腔内加入N220的工业齿轮油至油标规定液面。

3、向贮油器内补脂使用DJB-V70型电动加油泵从润滑泵的补给口补进，使用的润滑脂应清洁，不允许夹杂有污物。

4、润滑泵的回转方向是单向的，使用时需要按电机上旋向牌规定的旋向接线使用。

5、泵溢流阀的标准设定压力为23MPa，可以在0～20MPa范围内任意调节，在使用时不允许超过泵公称压力的15%(23MPa)。

6、环式润滑泵的液压换向阀的设定压力按5MPa调定。

7、该系列电动润滑泵为室内安装型，在室外或环境恶劣的场合使用时，需要采取防护措施。
