手动干油站的结构与原理

发布日期:2018-11-10 作者: 点击:

     工作原理

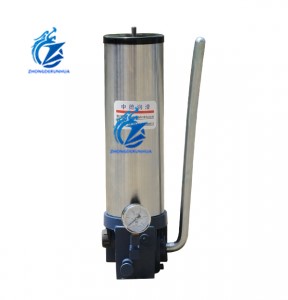

     手动润滑泵供脂是靠人工扳动手柄,通过小齿轮1带动具有齿条的压油柱塞2作往复运动来实现的。当柱塞处于(右图所示)右端极限位置时,左端油腔容积增大形成真空,于是贮油筒内的润滑脂在大气和活塞压力的作用下进入左端油腔内。当柱塞向左移动时,挤压润滑脂顶开单向阀4经换向阀进入输油主管Ⅱ内;此时,柱塞右端油腔容积逐渐增大,润滑脂被吸入,在柱塞返回向右移动时,充满润滑脂的油腔又逐渐变小,这样挤压润滑脂,顶开单向阀3经换向阀流进输送主管Ⅱ。供油过程中的换向是通过换向阀6实现的。当把换向阀手柄拉出时,润滑脂从主管Ⅱ排出;当把换向阀手柄推进时,则润滑脂从主油管Ⅰ排出。

     使用说明

1、手动润滑泵应垂直安装,泵的上方及周围要留有指示杆上升及补脂操作的空间,需在室外及环境恶劣的场合使用时,应将其置于防护罩内。

2、向贮油筒内加注润滑脂,需要使用 的手动或电动加油泵从润滑泵的加油口加入。

3、泵加油口的过滤网应定期检查,清洗。

4、贮油器内无脂不许操纵手柄;下油位时应及时补脂,以免吸入空气。
