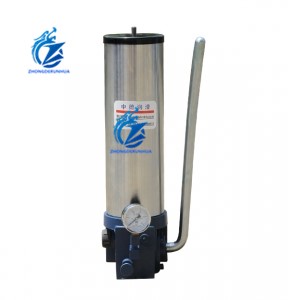

SGZ-4/8F型手动干油站
工作原理
SRB-J7-4/4型手动干油站主要有贮油器、柱塞泵、单向阀、滤油器等关键部分组成。
其工作原理是:板动手柄,经过齿轮轴上的小齿轮(如图2)带动齿条活塞做往复运动。当活塞处在右端极限位置左行量的时候,润滑脂经过单向阀通过换向阀被压入主油管,当滑动活塞行程结束,达到左端极度限位置的时候,滑动活塞右端的腔室且被贮油器中有润滑脂所填满。当滑动活塞再向右移动的时候,滑动活塞右端的单向阀,通过换向阀而被压进主油管,这样接着扳动手柄,油泵会不断地往复运动,将润滑脂不断地压向各组给油器。油泵给油的换向是通过手动操作换向手柄来达到目的,当换向手柄转动到一个定位孔时,润滑脂将主油管II供送润滑脂,当把换向手柄转动到另一个定人位孔时,润滑脂经主油管I供送润滑脂。任一状态时另一主油管I,II分别卸荷与贮油器连通。
安装及调试
安装:
1、SRB-J7-4/4型手动干油站应安装在以通风、透光的室内,露天安装使用需要加设防护罩,同时需要保障手柄能自由摆动。油位指示杆上方应有足够的空间,以便油位指示杆能伸出,还能方便地向贮油器中加油润滑脂。
2、SRB-J7-4/4型手动干油站需要直立安装,并用四只M10×30螺栓紧固。
3、泵与主油管及系统中配管的连接处应紧密,不得有渗漏现象,不允许使用麻丝或铅油等辅助材料。
调试:
1、加润滑脂需要从加油过滤器装置中用 的加油 泵注入,严禁揭盖加油,防止油中油脏物或空气混合,致使泵不能正常工作。加入润滑脂的针入度为不低于265(25℃,150g)1/10mm。
2、起动前,应向压力表接头内注50#机械油,以便干油进入压力表而影响显示精度。
3、当手柄来回扳动,这时润滑脂将被入主油管中,系统中的给油器全部工作后压力上升,应停止供油,同时要及时换向,以便消除管路中油压力。
启东中德润滑设备有限公司是一个专门从事设计、制造、安装调试统一化化服务的综合性高新技术企业。公司主要生产40MPa及以下压力等级干油润滑系统及配套用 规格润滑泵、分配器、加油泵;XYZ、XHZ标准稀油润滑、非标稀油润滑、液压系统; 油气润滑、乳化液润滑系统设计、制造;列管式冷却器、过滤器、液压马达、液压阀、管接头、快速管件等。产品 用于冶金、矿山、重机、电力、化工、建材、石油、港口、码头、造纸、船闸、绿色、军工、机床、隧道工程等企业或领域。
