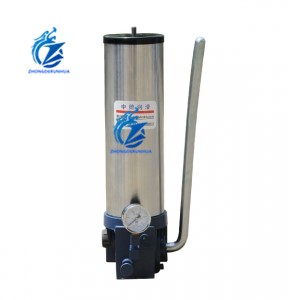

SRB-J/L系列手动润滑泵

发布日期：2018-09-25 作者：点击：

一、概述

本机是一种小型的润滑泵，可直接安装于机器的壁板或机架上，由人力扳动手柄，排出润滑脂，可与 双线分配器组成手动集中润滑系统，向机器的各个润滑点供送定量润滑脂；适用于频率较低(一般给油间隔8小时以上)，配管(DN 15)长度不超过50米，润滑点不超过80点的单机小型设备上，作为集中润滑供送润滑脂的装置。

二，动作说明

手动润滑泵供脂是由人工摆动手柄，通过小齿轮带动有齿条的供油柱塞往复运动实现的。当柱塞处于右端极限位置时，右端腔室压油结束，左端腔室吸油完毕。当摆动手柄，柱塞向左运动时，先关闭左腔室吸口，挤压润滑脂顶开单向阀经换向阀流道进入供油主管路Ⅱ内排出；此时柱塞右腔室的容积增大形成真空，其真空度逐渐增大，当柱塞运动到左端极限位置，右腔室吸口打开，在大气的作用下，润滑脂被吸入，反向上述动作，润滑脂顶开单向阀经换向阀流道进入供油主管路JJ排出。供油过程中的换向是通过换向阀的换向实现的。当把换向阀手钮推进时，则润滑脂从主管路II排出，当把换向阀手钮拉出时，则润滑脂从主管路I排出。

三、操作方法

1、将换向阀手钮推进至极限位置，供油主管lI供油。
2、摆动手柄前后运动，压力表指针波动变化，证明系列分配器在给油。
3、泵上压力表指示压力值上升保持稳定，证明系统分配器全部动作完成。
4、将换向阀手钮拉出至极限位置，供油主管I供油，按2、3条进行操作。
5、卸除管路压力，换向至供油主管II，为下一个工作循环准备，手柄扳至垂直位置。

四、使用说明
1、手动润滑泵应垂直安装，泵的上方及周围要留有指示杆上升及补脂操作的空间，需在室外或环境恶劣的场合安装时，应将泵置于防护罩内。
2、贮油器内无润滑脂时，不许操纵手柄，下油位应及时补脂。
3、向贮油器内加注润滑脂，需要使用的手动或电动加油泵从加油口充填。
4、泵使用压力不许超过泵的公称压力。
5、泵加油口的过滤网应定期检查、清洗。

五、常见故障处理

故障现象	故障原因	排除方法
泵的输出压力升不上去	1.压力表损坏　2.贮油器和配管里进入空气　3.保险片破裂　4.使用时间很长,柱塞与套过度磨损	1. 换压力表　2.打开排气阀排气　3. 换保险片　4. 换零件
泵的输出压力急剧上升	1.换向阀换向未到位　2.管路阻塞　3.分配器动作不良	1.换向位阀　2.检查管路　3.观察分配器动作情况
