油气润滑系统对递进式分配器进行监督的原理

发布日期：2018-07-10 作者：点击：

递进式分配器是用来向各润滑点定量分配润滑脂的设备，分为片式和块式两类。

片式分配器一般由3～9片组成。它们是首块IE(不带柱塞)、中心块ME和结尾块EE，经过六角沉头螺栓和锁紧垫圈装配起来，各分配器块之间采用O形圈密封。中心块各片内有一个柱塞用来分配并排出润滑脂，柱塞的直径和行程决议了其每个冲程的排量。柱塞进行分脂动作有需要在上一柱塞现已完结排脂动作之后进行，操控柱塞的运动以保障分配器能够继续地作业。

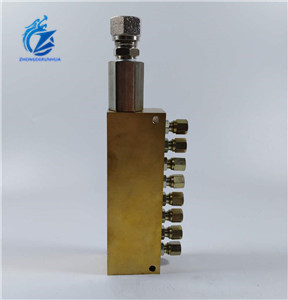

块式分配器是采用了块式整体规划的一种最小的分配器组。每对应两出口间均有一个柱塞用来分配并排出润滑脂，柱塞的直径和行程抉择了其每个冲程的排量。同片式分配器相同，每个柱塞有两个任务，一个任务是按比例分配作用，一个任务是操控作用。

为了完结油气润滑系统的正常功能，要对递进式分配器进行监督，监督方法分为两种，一种是设置一个总监督时刻—递进式分配器在接到作业指令后须在此时刻内完结规则的行程数，这种监督是经过时刻倒数计时的方法表现的；另一种是对递进式分配器的行程时刻进行监督，分配器作业一个行程后其行程监督时刻应重设。

油气润滑系统对每个递进式分配器的监督也是独自进行的，递进式分配器有一个暂停作业周期，因而其暂停时刻和作业时刻之和不多于监督时刻，而递进式分配器完结作业行程数所花的时刻也不超越其监督时刻。对每个递进式分配器的监督也是独自进行的。当某个递进式分配器的行程数达到设定值时，气动泵就会中止供油。
