GDK02型电气控制箱(40MPa)

您的当前位置: 首 页 >> 产品中心 >> 电气控制箱

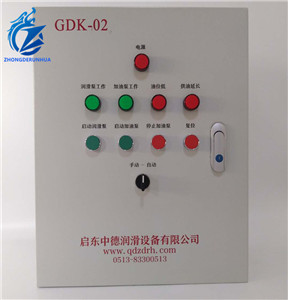

GDK02型电气控制箱(40MPa)

  • 所属分类:电气控制箱

  • 点击次数:
  • 发布日期:2018/06/27
  • 在线询价
详细介绍



    本产品适用于40MPa 双线终端式干油集中润滑系统中,用于控制润滑泵自动运转,向系统Ⅰ管线供送润滑脂,给油完成后自动换向向系统Ⅱ管线供送润滑脂,完成一个润滑周期供脂后自动停止。GDK02型电气控制箱为有监控控制结构,具有持续工作和自动工作二种工作状态,通过箱面的转换开关来切换。持续工作状态,当润滑泵启动后系统周而复始地持续向系统两条主管线供送润滑脂。自动工作状态,当与主机联锁信号接通后,润滑泵按系统设定的间隔时间定时向系统供送润滑脂,完成一个润滑周期后自动停止。

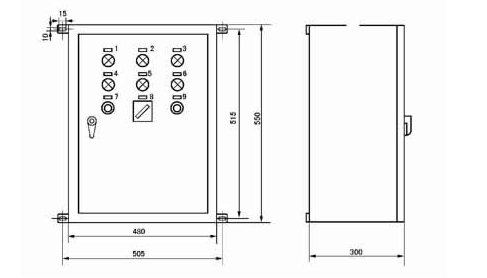

二、外形尺寸


三、标牌符号及文字


序号标牌文字序号标牌文字序号标牌文字
1工作准备指示4监控时间超过7警报试响
2线I工作状态5超负载动转8持续-停止-自动
3线II工作状态6贮油筒空9消除警报

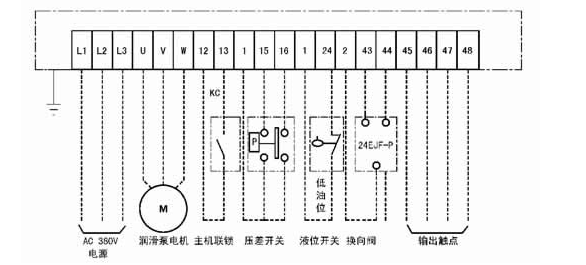

四、GDK-02 电气控制箱外部接线图


五、使用说明

  1、适用主电源AC380V、50HZ。
 2、适用环境温度-10℃~40℃,湿度90%。
 3、周围环境无导电的介质(气体、液体)。
 4、垂直安装,其倾斜度不大于5°。
