ZDSYQZ--型双线油-气供应站

您的当前位置: 首 页 >> 产品中心 >> 油气润滑部分

ZDSYQZ--型双线油-气供应站

  • 所属分类:油气润滑部分

  • 点击次数:
  • 发布日期:2019/04/04
  • 在线询价
详细介绍

一、结构特点及应用范围

ZDSYQZ-*-*型双线油-气供应站,是集润滑油液储存、增压过滤双线供送、压缩空气处理和PLC电气控制于一体的机电仪一体化产品,适用于双线式油气润滑系统中。


二、性能参数

启东中德润滑设备有限公司

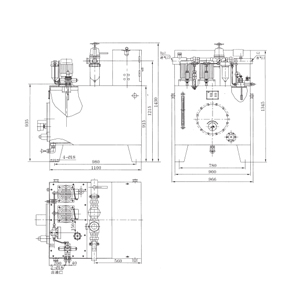

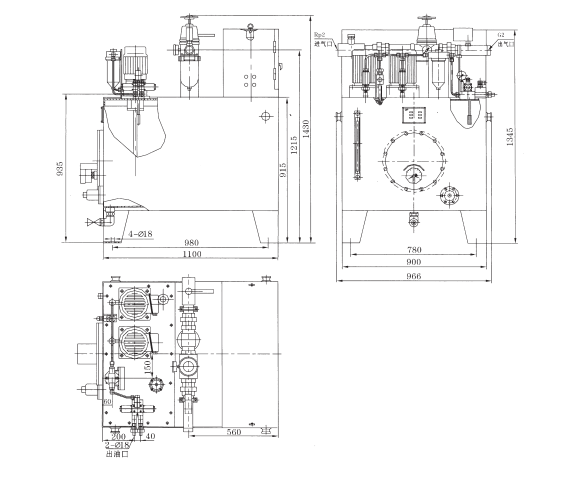

三、外形图

启东中德润滑设备有限公司

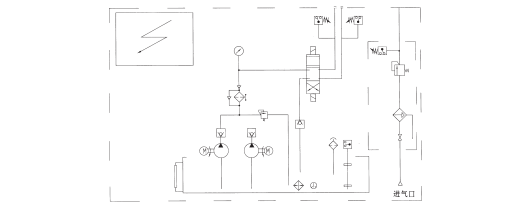

四、原理图

启东中德润滑设备有限公司


六、功能说明

该站主要由油箱(带电加热器、液位计、电接点温度计、空气滤清器、液位控制器)、两台高压油泵装置(一备一用)、溢流阀、电磁阀、过滤器、压力控制器以及气动三联件和PLC电气控制柜等组成。在电动机的牵引下油泵工作,从油箱内吸入润滑油加压排出,途径单向阀、过滤器和三位四通电磁阀后向双线系统管线供送。正常工作时,一台高压油泵常开工作,另一台备用,可通过电气转换开关来选择使用,并可通过按钮开关人工启动和停止油泵。PLC电气控制箱对油气系统实行程序化全自动控制,还可向主控室提供系统“运行”、“停止”、“故障”等远程信号接口。


七、使用要领

       1、油-气供应站应安装在灰尘少、振动小、通风干燥、环境温度适中,且便于调整、检查、维护和方便补油的地方。
  2、油泵电机的旋向是单向的,使用时需要按电机外的旋向牌规定的旋向接线使用。
  3、 油箱油位低时应及时从空气滤清器的过滤网处加入同牌号的润滑油,油位到达低油位时电气连锁油泵不能启动,严禁人工在无油或低位以下时启动油泵工作。
  4、空气处理单元的进气接口需要与工厂压缩空气(允许使用氮气)供气管线相接,决不允许使用其它介质的气体,以免发生事故。
  5、油-气供应站正常环境情况下工作,油箱电加热一般不投入使用,在冬季北方地区气温偏低情况下,为适当降低油的粘度才启动电加热对箱内油液进行加热。
  6、油过滤器差压信号报警时,维护人员应及时清洗或 换滤芯。
  7、油泵出口处的调压阀,无故不允许调节,决不允许调高至公称压力值以上使用。
  8、PLC电气控制箱经调试工作正常后,无故不许随意修改或调整程序。
