A、B、C型扣压式胶管接头(2.6～45MPa)

您的当前位置：首页 >> 产品中心 >> 管接头

详细介绍

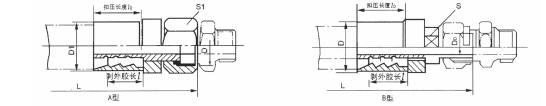

A型及B型扣压式胶管接头

启东中德润滑设备有限公司

A 型接头与焊接式管接头连接使用。
标记示例：胶管内径16mm，Ⅲ层钢丝，胶管长度1000mm 的A 型扣压式胶管接头：胶管接头16 Ⅲ -1000 JB/ZQ4427-86

启东中德润滑设备有限公司

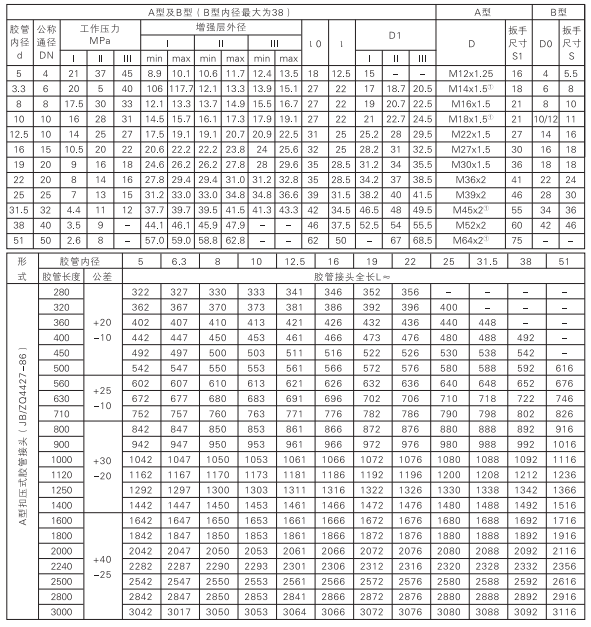

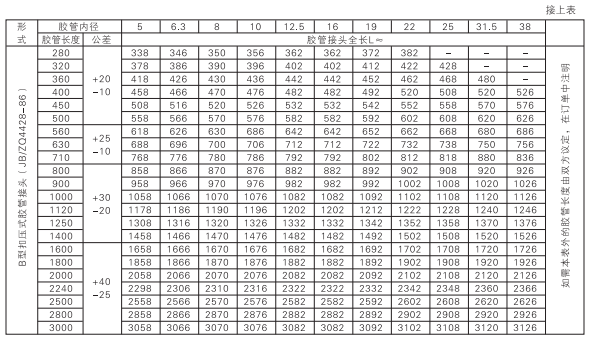

1、表中①为焊接式管接头标准中缺少的螺纹，由使用者自行配制或协商订货。
2、D1-接头外套扣压后直径；Ⅰ、Ⅱ、Ⅲ - 胶管的钢丝层数

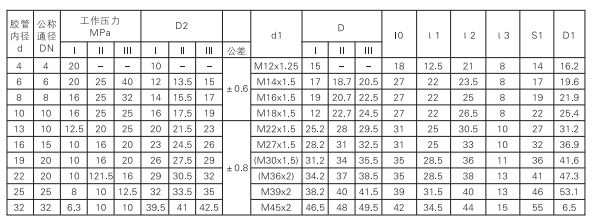

C型扣压式胶管接头(JB/T1887-1977)

标记示例：
胶管内径d为16mm，Ⅲ层钢丝，胶管长度ι为1000mm的C型扣压式胶管接头：
胶管接头16Ⅲ-1000 JB/T1887-1977。

启东中德润滑设备有限公司

1、C 型扣压式胶管接头与扩口式管接头连接使用。
2、附录表中d1 括号内尺寸为扩口式管接头标准中所缺少的螺纹，由使用者自己配制。尺寸L=l+2l2
