锥密封焊接式管接头(16、25、31.5MPa)

您的当前位置: 首 页 >> 产品中心 >> 管接头

锥密封焊接式管接头(16、25、31.5MPa)

  • 所属分类:管接头

  • 点击次数:
  • 发布日期:2018/05/31
  • 在线询价
详细介绍

一、概述

适用于以油、气为介质的管路系统用锥密封焊接式管接头,工作温度为-25~+80℃。
锥密封焊接式直通管接头、锥密封焊接式直通圆柱管螺纹管接头、锥密封焊接式直通圆锥管螺纹管接头、锥密封焊接式锥螺纹管接头、锥密封焊接式90°弯管接头、锥密封焊接式圆柱管螺纹90°弯管接头、锥密封焊接式圆锥管纹90°弯管接头、锥密封焊接式锥螺纹90°弯管接头、锥密封两端焊接式直通管接头、锥密封焊接式直角管接头、锥密封焊接式三通管接头、锥密封焊接式隔壁直角管接头、锥密封焊接式隔壁直通管接头的形式和尺寸按图1~图13和表中的规定。

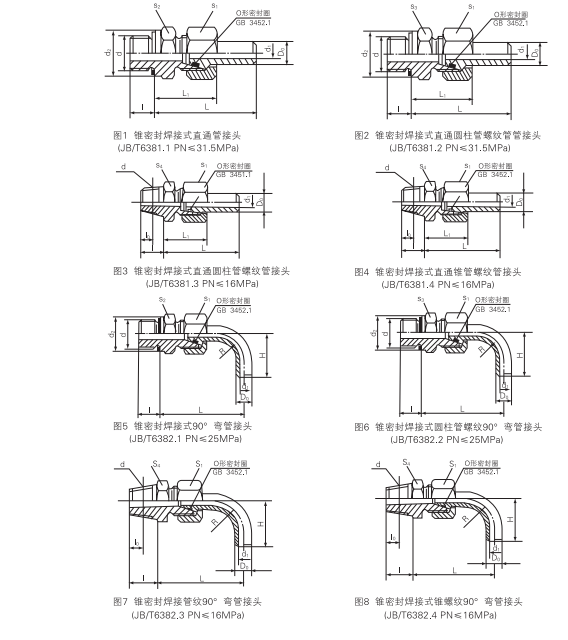

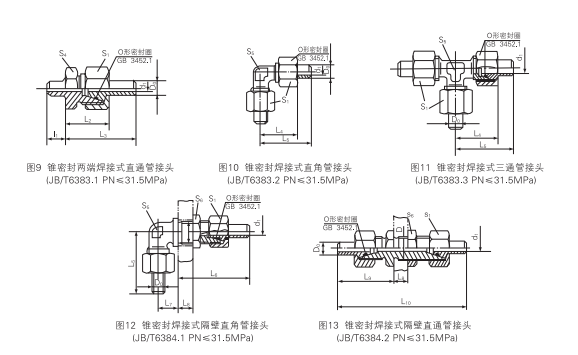

二、结构形式

启东中德润滑设备有限公司

启东中德润滑设备有限公司

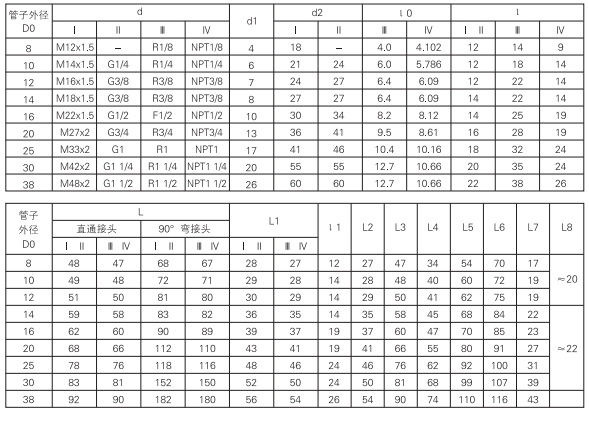

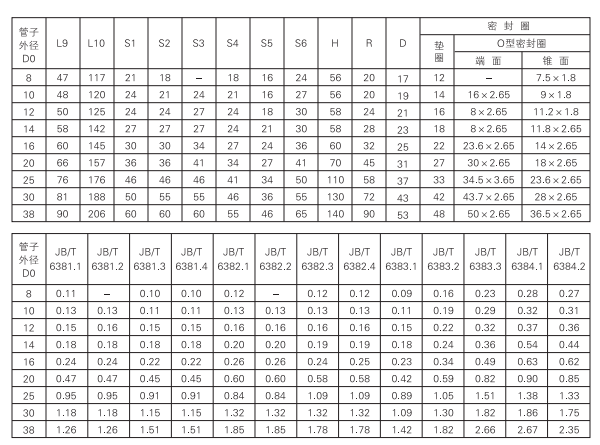

三、外形尺寸

启东中德润滑设备有限公司

启东中德润滑设备有限公司

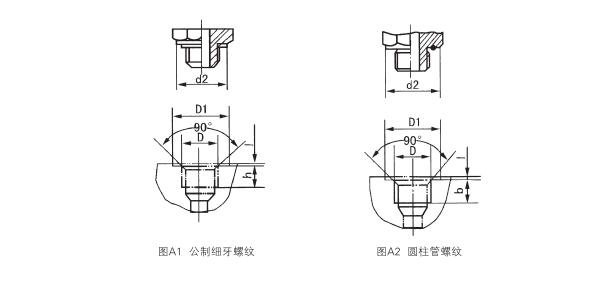

锥密封焊接式管接头端接螺纹(公制细牙和圆柱管螺纹)连接尺寸

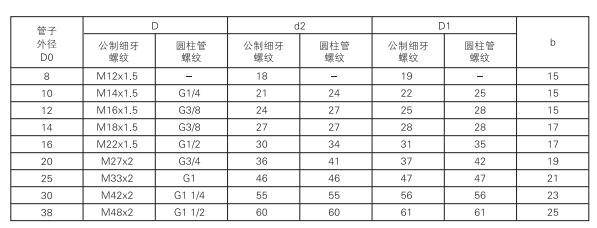

锥密封焊接式管接头端接螺纹的连接尺寸见图A1、A2 及表A1。

启东中德润滑设备有限公司

启东中德润滑设备有限公司

四、标记说明

a、管子外径D0为20mm的锥密封焊接式直通管接头:
   管接头20 JB/T6381.1-92
b、管子外径D0为20mm的锥密封焊接式直通圆柱管螺纹管接头:
   管接头20 JB/T6381.2-92
c、管子外径D0为20mm的锥密封焊接式直通圆锥管螺纹管接头;
     管接头20 JB/T6381.3-92
d、管子外径D0为20mm的锥密封焊接式直通锥螺纹管接头:
      管接头20 JB/T6381.4-92
e、管子外径D0为20mm的锥密封焊接式90°弯管接头:
     管接头20 JB/T6382.1-92
f、管子外径D0为20mm的锥密封焊接式圆柱管螺纹90°弯管接头:
  管接头20 JB/T6382.2-92
g、管子外径D0为20mm的锥密封焊接式圆锥管螺纹90°弯管接头:
   管接头20 JB/T6382.3-92
h、管子外径D0为20mm的锥密封焊接式锥螺纹90°弯管接头:
   管接头20 JB/T6382.4-92
i、管子外径D0为20mm的锥密封两端焊接式直通管接头:
  管接头20 JB/T6383.1-92
j、管子外径D0为20mm的锥密封焊接式直角管接头:
  管接头20 JB/T6383.2-92
k、管子外径D0为20mm的锥密封焊接式三通管接头:
   管接头20 JB/T6383.3-92
l、管子外径D0为20mm的锥密封焊接式隔壁直角管接头:
  管接头20 JB/T6384.1-92
m、管子外径D0为20mm的锥密封焊接式隔壁直通管接头:
    管接头20 JB/T6384.2-92
