GXYZ型A系列高(低)压稀油站

您的当前位置: 首 页 >> 产品中心 >> 高(低)压稀油站

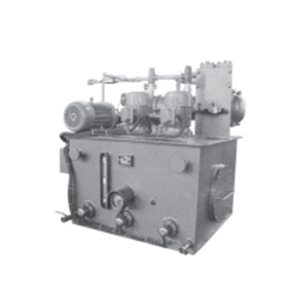

GXYZ型A系列高(低)压稀油站

  • 所属分类:高(低)压稀油站

  • 点击次数:
  • 发布日期:2019/04/04
  • 在线询价
详细介绍

一、使用条件

本产品适用于装有动静轴承的磨机、轧钢机、电机等大型设备的稀油润滑系统中,其工作介质为N22~N320(相当于ISO VG22~VG320)的 工业润滑油。

根据动静压润滑工作原理,在启动、低速和停车时用高压系统,正常运行时用低压系统,以保障大型机械在 不同转速运行下均能获得靠谱的润滑以延伸主机寿命。

稀油站的高压部分压力为31.5MPa,流量为2.5L/min,低压部分压力为0.4MPa;流量为16~125L/min,稀油站具有过滤、冷却、加热等装置和联锁、报警、自控等功能。

该产品的性能参数及尺寸应符合表和图中的规定;装置由油站、仪表盘、电控柜(可用PLC控制)成套组成。


启东中德润滑设备有限公司

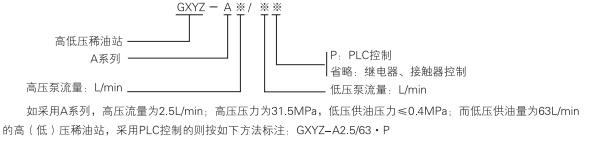

二、型号标注方法

启东中德润滑设备有限公司

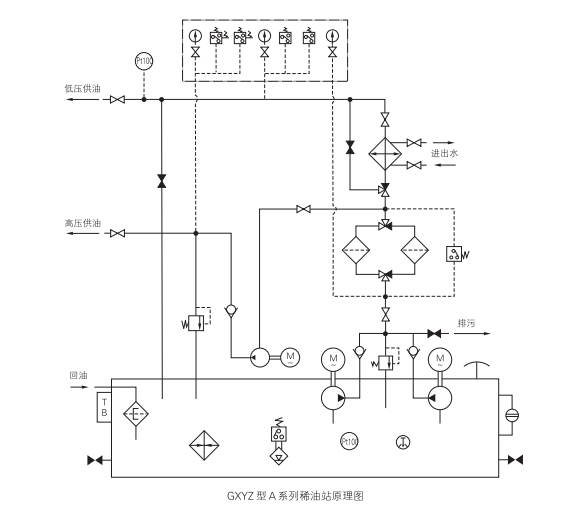

三、工作原理和结构特点



    本产品主要由油箱(其内装有磁网过滤器)、低压油泵装置、高压油泵装置、双筒网片式过滤器、手动高压油泵、冷却器、管道、阀门、仪表盘及电控柜等组成。

  在主机启动前,先启动低压泵,当低压供油压力正常后,启动吸口联于低压管道上的高压油泵,高压油经高压单向阀送往静轴承,当高压达 值使主轴浮起时,主机就可启动、低速运行或停止;主机转速正常后,就可以停止高压泵(低速运行除外),但低压油泵需要正常供油;低压油泵从油箱吸油后经单向阀,双筒网式过滤器、冷却器后亦往静轴承,维持主机正常供油;若主机停止后,尚要定时由高压泵和低压泵供油,则由时间继电器进行控制向润滑点断续供油。

  高、低压力的具体数值分别由系统中的低压安全阀和高压溢流阀控制。

  主机正常运行时,低压泵一台工作,一台备用,若系统压力下降到某值时,备用泵启动投入运行,达到正常压力时备用泵停止。若备用泵启动后压力仍下降到某一 低值时,就应发出报警讯号,考虑主机停车。

  高压柱塞泵有故障时,可由备用手动油泵供油。

  过滤器置于冷却器前,使粘度较小的油先通过过滤器,以升高过滤效果,过滤器一筒工作,一筒备用,由手动切换阀控制。

  油箱油位过低过高时均由油位讯号器发讯,人工加油或停止加油。

  回油油箱内设有磁网过滤器,能同时对油进行过滤和吸附油中铁质微粒。

  稀油站成套供货时配有仪表和电控箱,以显示运行参数和实现稀油站自控、手控或报警。

  油箱上装有电接点双金属温度计,油温低时发出信号,人工接通电加热器,达到设定温度时,自动切断电加热器。

  供油口装有电接点压力式温度计,根据供油温度,调高低二个界限,用以控制冷却器的使用与否。

GXYZ 型A 系列高(低)压稀油站技术性能

参数
型号
GXYZ-A2.5/16
GXYZ-A2.5/25
GXYZ-A2.5/40
GXYZ-A2.5/63
GXYZ-A2.5/100
GXYZ-A2.5/125



泵装置型号
LBZ-16
LBZ-25
LBZ-40
LBZ-63
LBZ-100
LBZ-125
流量L/min
16
25
40
63
100
125
供油压力MPa
≤0.4
供油温度℃
40±3
电动机
型号
Y90S-4,V1
Y100S-4,V1
Y112S-4,V1
功率KW
1.1
2.2
4
转速r/min
1450
1440
1440
油箱容积m3
0.8
1.2
1.6
高压系统
泵装置型号
2.5MCY14-1B
流量L/min
2.5
供油压力MPa
31.5
电动机
型号
Y112M-6 B35
功率Kw
2.2
转速r/min
940
过滤精度m2
0.08~0.12
过滤面积m2
3
5
7
冷却面积m2
1
1.5
3.6
5.7
9
11.25
电加热功率Kw
3 x 4
3 x 4
6 x 4
外形尺寸mm
1820 x 1130 x 1320
1880 x 1220 x 1650
/
备注
全部过滤切换压差为0.15MPa

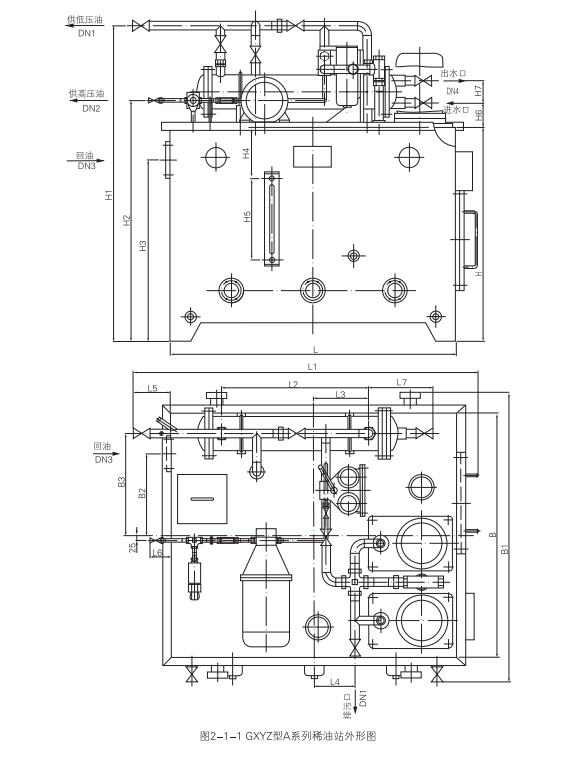

四、外形尺寸

启东中德润滑设备有限公司

GXYZ 型A 系列稀油站外形尺寸

型号
DN1
DN2
DN3
DN4
L
B
H
L1
L2
L3
L4
L5
GXYZ-A2.5/16
25
10
50
25
1250
1000
1000
1490
925
185
18
140
GXYZ-A2.5/25
GXYZ-A2.5/40
32
10
65
32
1400
1200
1050
1620
720
200
20
120
GXYZ-A2.5/63


型号
L6
L7
B1
B2
B3
H1
H2
H3
H4
H5
H6
H7
GXYZ-A2.5/16
100
208
1230
360
420
1500
1132
853
150
350
70
78
GXYZ-A2.5/25
GXYZ-A2.5/40
100
276
1430
400
500
1550
1182
890
200
350
120
110
GXYZ-A2.5/63

启东中德润滑设备有限公司

启东中德润滑设备有限公司

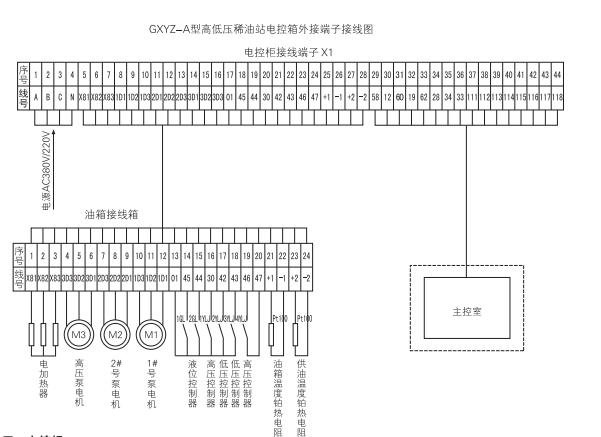

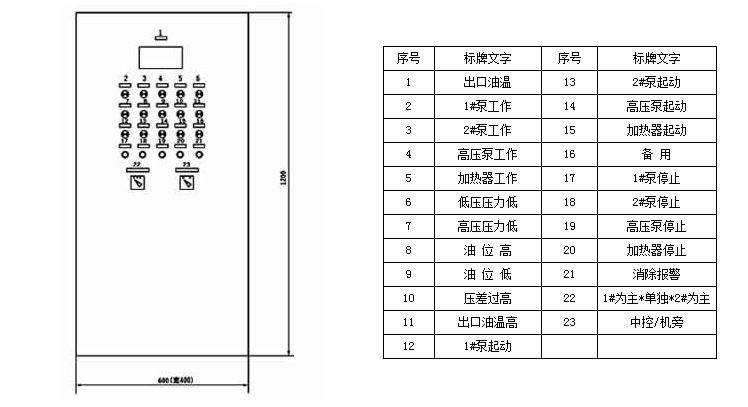

五、电控柜

启东中德润滑设备有限公司

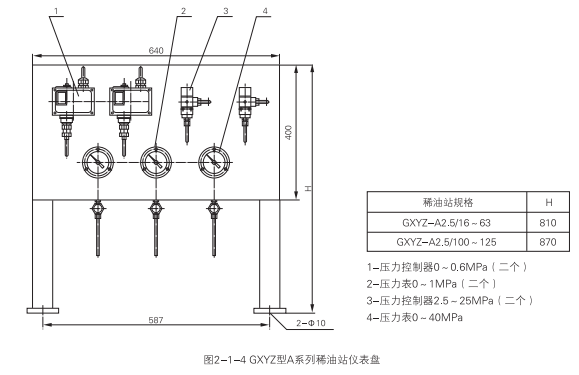

六、仪表盘

启东中德润滑设备有限公司
