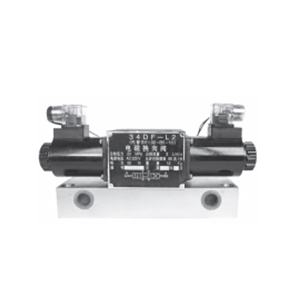

DF型电磁换向阀(20MPa)

DF型电磁换向阀(20MPa)

  • 所属分类:压力操纵、控制、换向阀及其附件

  • 点击次数:
  • 发布日期:2018/05/10
  • 在线询价
详细介绍
一、使用条件
用于电动终端式集中润滑系统,由电控柜接受PV-2E型压力操纵阀发出的信号,控制本阀实现两条供油主管的交替供油和开放。
采用圆柱体的滑阀结构,使阀口开闭严密,长时间保持高压不泄漏。采用强力电磁铁和弹簧缓冲,使得换向靠谱。
启东中德润滑设备有限公司

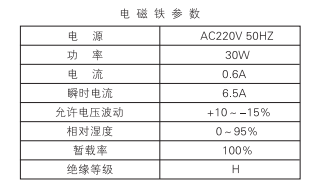

二、技术参数


型号
公称压力Mpa
最大流量L/min
通路数
回油口允许压力
允许切换换频率
环境温度
弹簧形式
重量kg
标准型号
原型号
34DF-L2
SV-32
20
3
4
10
30
0-50℃
补偿式
17
23DFF-L1
SV-31
3
10



三、使用说明
使用润滑脂的锥入度为310~385(NLGI0#~1#)
贮油器内的压力(回油口压力)在3MPa以下时可直接使用。在3~10MPa时需采用外部泄油方式。
启东中德润滑设备有限公司

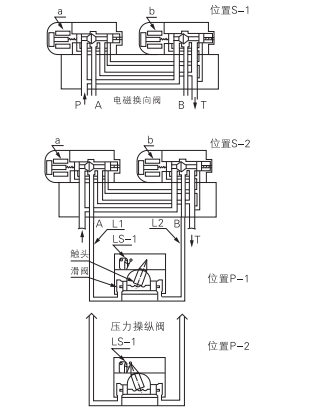

四、动作说明
位置S-1
图示为给油结束状态,电磁阀的电磁铁a和b都断电去磁,压力油入口关闭,润滑泵处于停止工作状态。在此状态下两条供油主管都向贮油器开放。
位置S-2
泵启动的同时,电磁铁a通电得磁,泵输出的润滑脂经A 口被送向供油主管L1,供油主管L2仍向贮油器开放。
位置P-1
供油主管末端安装压力操纵阀,当主管L1末端的压力超过压力操纵阀的设定压力时,将其滑阀推向右侧。
位置P-2
滑阀移动右侧,将与其联动的触头拔到左侧、使行程开关LS-1处于接通状态,向电控柜发出信号,使电磁铁a 断电,泵停止工作,恢复到位置S-1。
下次给油,电磁铁b通电,泵输出的润滑剂经B口被送向供油主管L2,压力操纵阀动作使行程开关处于断开状态。
启东中德润滑设备有限公司


五、型号标注说明

启东中德润滑设备有限公司


六、外形尺寸

启东中德润滑设备有限公司
