SRB-J/L系列手动润滑泵(10MPa、20MPa)

您的当前位置: 首 页 >> 产品中心 >> 手(脚)动润滑泵

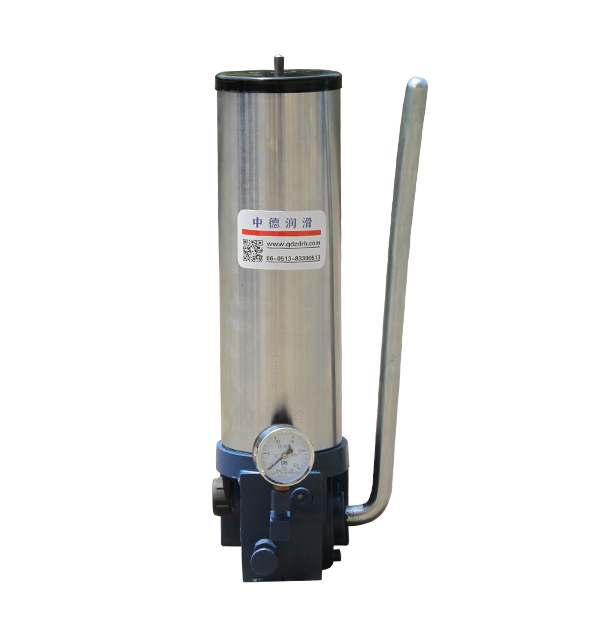

SRB-J/L系列手动润滑泵(10MPa、20MPa)

  • 所属分类:手(脚)动润滑泵

  • 点击次数:
  • 发布日期:2019/04/04
  • 在线询价
详细介绍


一、概述

本机是一种小型的润滑泵,可直接安装于机器的壁板或机架上,由人力扳动手柄,排出润滑脂,可与双线分配器组成手动集中润滑系统,向机器的各个润滑点供送定量润滑脂;适用于频率较低(一般给油间隔8小时以上),配管(DN 15)长度不超过50米,润滑点不超过80点的单机小型设备上,作为集中润滑供送润滑脂的装置。

SRB-J/L手动润滑泵 启东中德润滑设备有限公司


二、技术参数


型 号
公称压力Mpa
给油量ml/循环
贮油筒容积
重量kg
标准型号
引进型号
SRB-J7Z-2
FB-4A
10
7
2
18
SRB-J7Z-5
FB-6A
5
21
SRB-L3.5Z-2
FB-42A
20
3.5
2
18
SRB-L3.5Z-5
FB-62A
5
21

使用介质为锥入度310-385(25℃,150g)1/10mm的润滑脂(NLGI0#-1#)和粘度等级大于N68的润滑油,适用环境温度-10℃~40℃。

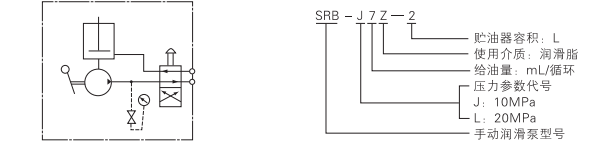

三、原理图                                        四、型号说明

启东中德润滑设备有限公司

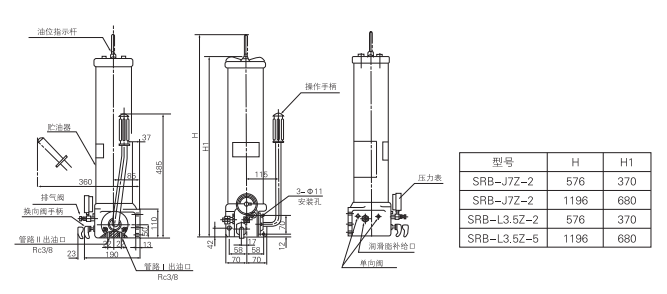

五、外形尺寸

启东中德润滑设备有限公司

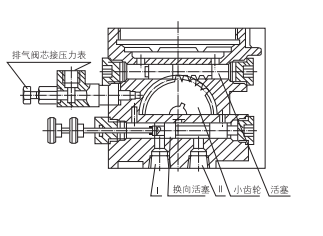

六、动作说明


手动润滑泵供脂是由人工摆动手柄,通过小齿轮带动有齿条的供油柱塞往复运动实现的。当柱塞处于右端位置时,右端腔室压油结束,左端腔室吸油完毕。当摆动手柄,柱塞向左运动时,先关闭左腔室吸口,挤压润滑脂顶开单向阀经换向阀流道进入供油主管路Ⅱ内排出;此时柱塞右腔室的容积扩大形成真空,其真空度逐渐加大,当柱塞运动到左端相应位置,右腔室吸口打开,在大气的作用下,润滑脂被吸入,反向上述动作,润滑脂顶开单向阀经换向阀流道进入供油主管路JJ排出。供油过程中的换向是通过换向阀的换向实现的。当把换向阀手钮推进时,则润滑脂从主管路II排出,当把换向阀手钮拉出时,则润滑脂从主管路I排出。

启东中德润滑设备有限公司


七、操作方法

1、将换向阀手钮推进至位置,供油主管lI供油。

2、摆动手柄前后运动,压力表指针波动变化,证明系列分配器在给油。

3、泵上压力表指示压力值上升保持稳定,证明系统分配器全部动作完成。

4、将换向阀手钮拉出至位置,供油主管I供油,按2、3条进行操作。

5、卸除管路压力,换向至供油主管II,为下一个工作连续准备,手柄扳至垂直位置。


八、使用说明
1、手动润滑泵应垂直安装,泵的上方及周围要留有指示杆上升及补脂操作的空间,需在室外或环境恶劣的场合安装时,应将泵置于防护罩内。
2、贮油器内无润滑脂时,不许操纵手柄,下油位应及时补脂。
3、向贮油器内加注润滑脂,需要使用的手动或电动加油泵从加油口充填。
4、泵使用压力不许超过泵的公称压力。
5、泵加油口的过滤网应定期检查、清洗。


九、常见故障处理


故障现象
 故障原因 排除方法
泵的输出压力升不上去
 1.压力表损坏
 2.贮油器和配管里进入空气
 3.保险片破裂
 4.使用时间很长,柱塞与套过度磨损
 1. 换压力表
 2.打开排气阀排气
 3. 换保险片
 4. 换零件
泵的输出压力急剧上升
 1.换向阀换向未到位
 2.管路阻塞
 3.分配器动作不良
 1.换向位阀
 2.检查管路
 3.观察分配器动作情况
